مكان المنشأ:
إبداعي
اسم العلامة التجارية:
TI
رقم الموديل:

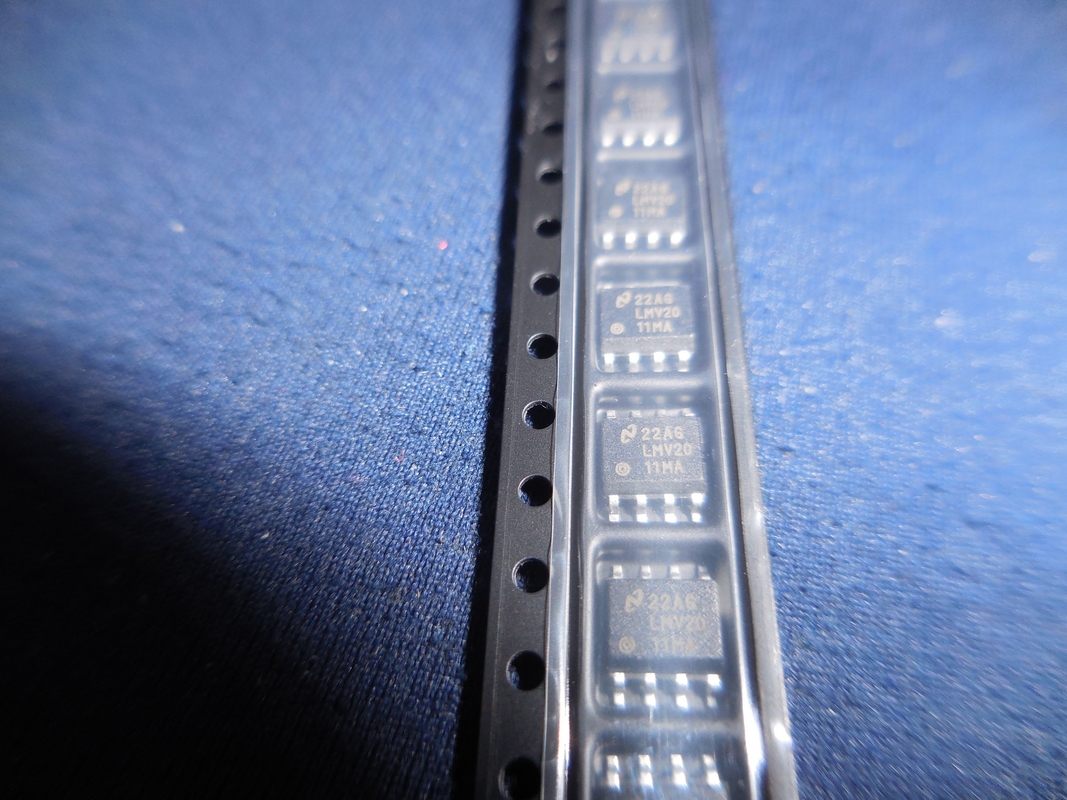

LMV2011MA / LMV2011MAX
اتصل بنا
LMV2011MA هو مضخم تشغيل ترانزستور مفرد بالمعلمات التالية:
نطاق جهد مصدر الطاقة: 2.7 فولت إلى 5.5 فولت
كسب مكبر الصوت المفتوح عادة: 40 ديسيبل إلى 80 ديسيبل
أقصى تيار الإخراج: 25mA
مقاومة المدخلات المفتوحة عادة: 1M Ω
نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 125 درجة مئوية
هذا الجهاز مناسب لتطبيقات مثل تضخيم الصوت وأجهزة الاستشعار ونقل الإشارات.بالمقارنة مع LMV612MMX و LMV722MMX و LMV824MTX ، فإن LMV2011MA لديها عبوة أصغر واستهلاك أقل للطاقة.تتضمن بعض هذه التطبيقات والاستنتاجات ما يلي:
تضخيم الصوت: LMV2011MA مناسب لتصميمات مكبرات الصوت التي تتطلب كسبًا عاليًا وتشويشًا منخفضًا لتحسين أداء وجودة صوت أنظمة الصوت.
تضخيم إشارة المستشعر: يمكن لمضخم الصوت هذا تضخيم إشارات المستشعر الصغيرة لتسهيل الكشف والتحليل.يمكن استخدامه أيضًا لتضخيم خرج الإشارة بواسطة مكبر الصوت.
نقل الإشارة: يمكن أيضًا استخدام LMV2011MA لنقل الإشارات من دائرة إلى أخرى لتعزيز قوة الإشارة وجودتها.يمكن أن يساعد ذلك في حل مشكلات مثل نسبة الإشارة إلى الضوضاء في إرسال الإشارة.
تطبيقات الطاقة المنخفضة: خصائص استهلاك الطاقة المنخفض لـ LMV2011MA تجعلها مناسبة جدًا للتطبيقات التي تعمل بالبطاريات.
تغليف LMV2011MA هو SOIC8 ، وهو مناسب جدًا للتطبيقات على لوحات الدوائر الصغيرة.
| بنفايات الاتحاد الأوروبي | غير متوافق |
| ECCN (الولايات المتحدة) | EAR99 |
| حالة الجزء | عفا عليها الزمن |
| SVHC | نعم |
| يتجاوز SVHC العتبة | نعم |
| السيارات | لا |
| PPAP | لا |
| يكتب | مضخم صوت دقيق |
| نوع الشركة المصنعة | مضخم صوت دقيق |
| عدد القنوات لكل شريحة | 1 |
| السكك الحديدية للسكك الحديدية | إخراج السكك الحديدية إلى السكك الحديدية |
| أقصى جهد إزاحة الإدخال (mV) | 0.025@5 فولت |
| الحد الأدنى لجهد العرض الفردي (V) | 2.7 |
| الحد الأقصى لجهد العرض الفردي (V) | 5.25 |
| أقصى تيار إزاحة الإدخال (uA) | 0.000006 (النوع) @ 5 فولت |
| تيار تحيز الإدخال النموذجي (uA) | 0.000003@5V |
| أقصى تيار العرض (مللي أمبير) | 1.2@5 فولت |
| تيار الإخراج النموذجي (مللي أمبير) | 8 @ 5V |
| نوع مصدر الطاقة | أعزب |
| معدل الانحراف النموذجي (V / لنا) | 4 @ 5V |
| كثافة جهد المدخلات النموذجية (nV / rtHz) | 35 @ 5V |
| كسب الجهد النموذجي (ديسيبل) | 132 |
| كثافة الضوضاء الحالية غير المحولة النموذجية (pA / rtHz) | 0.15 @ 5 فولت |
| الحد الأدنى من PSRR (ديسيبل) | 120 (نموذجي) |
| الحد الأدنى من CMRR (ديسيبل) | 130 (نموذجي) |
| الحد الأدنى لنطاق CMRR (ديسيبل) | > = 115 |
| منتج النطاق الترددي الكسب النموذجي (ميجاهرتز) | 3 |
| وقت التسوية النموذجي (ns) | 100000 |
| اغلاق الدعم | لا |
| الحد الأدنى لدرجة حرارة التشغيل (درجة مئوية) | 0 |
| درجة حرارة التشغيل القصوى (درجة مئوية) | 70 |
| درجة حرارة المورد | تجاري |
| التعبئة والتغليف | سكة حديدية |
| تصاعد | سطح جبل |
| ارتفاع العبوة | 1.5 (كحد أقصى) |
| عرض الحزمة | 3.98 (كحد أقصى) |
| طول الحزمة | 5 (كحد أقصى) |
| تغير ثنائي الفينيل متعدد الكلور | 8 |
| اسم الحزمة القياسي | لذا |
| حزمة المورد | SOIC |
| عدد الدبوس | 8 |
| شكل الرصاص | نورس الجناح |
