مكان المنشأ:
إبداعي
اسم العلامة التجارية:
TI
رقم الموديل:
LMV824MT / LMV824MTX
اتصل بنا
يعد MV824MTX مضخمًا تشغيليًا رباعي الاتجاهات مع المعلمات التالية:
نطاق جهد مصدر الطاقة: 2.7 فولت إلى 5.5 فولت
كسب مكبر الصوت المفتوح عادة: 40 ديسيبل إلى 80 ديسيبل
أقصى تيار الإخراج: 20mA
مقاومة المدخلات المفتوحة عادة: 1M Ω
نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 125 درجة مئوية
هذا الجهاز مناسب لتطبيقات مثل تضخيم الصوت وأجهزة الاستشعار ونقل الإشارات.بالمقارنة مع LMV612MMX و LMV722MMX ، فإن LMV824MTX لديها دقة أعلى وقنوات مكبر للصوت أكثر.تتضمن بعض هذه التطبيقات والاستنتاجات ما يلي:
تضخيم الصوت: LMV824MTX مناسب لتصميمات مضخمات الصوت التي تتطلب كسبًا عاليًا وتشويشًا منخفضًا لتحسين أداء وجودة صوت أنظمة الصوت.
تضخيم إشارة المستشعر: يمكن لمضخم الصوت هذا تضخيم إشارات المستشعر الصغيرة لتسهيل الكشف والتحليل.يمكن استخدامه أيضًا لتضخيم خرج الإشارة بواسطة مكبر الصوت.
نقل الإشارة: يمكن أيضًا استخدام LMV824MTX لنقل الإشارات من دائرة إلى أخرى لتعزيز قوة الإشارة وجودتها.يمكن أن يساعد ذلك في حل مشكلات مثل نسبة الإشارة إلى الضوضاء في إرسال الإشارة.
الأتمتة الصناعية: يمكن أيضًا استخدام LMV824MTX في الأتمتة الصناعية ، مثل قياس درجة الحرارة والضغط والتيار.
عبوة LMV824MTX هي TSSOP-14 ، بحجم 5 مم × 4.4 مم ، وهي مناسبة جدًا للتطبيقات على لوحات الدوائر الصغيرة.
| بنفايات الاتحاد الأوروبي | غير متوافق |
| ECCN (الولايات المتحدة) | EAR99 |
| حالة الجزء | NRND |
| HTS | 8542.33.00.01 |
| SVHC | نعم |
| يتجاوز SVHC العتبة | نعم |
| السيارات | لا |
| PPAP | لا |
| يكتب | مضخم الجهد المنخفض |
| نوع الشركة المصنعة | مضخم الجهد المنخفض |
| عدد القنوات لكل شريحة | 4 |
| السكك الحديدية للسكك الحديدية | إخراج السكك الحديدية إلى السكك الحديدية |
| أقصى جهد إزاحة الإدخال (mV) | 3.5@5V |
| الحد الأدنى لجهد العرض الفردي (V) | 2.5 |
| الحد الأقصى لجهد العرض الفردي (V) | 5.5 |
| الحد الأدنى لجهد الإمداد المزدوج (V) | 卤 1.25 |
| أقصى جهد إمداد مزدوج (V) | 卤 2.75 |
| أقصى تيار إزاحة الإدخال (uA) | 0.03 @ 5 فولت |
| تيار تحيز الإدخال النموذجي (uA) | 0.04 @ 5 فولت |
| أقصى تيار تحيز للإدخال (uA) | 0.1@5 فولت |
| أقصى تيار العرض (مللي أمبير) | 1.3@5 فولت |
| تيار الإخراج النموذجي (مللي أمبير) | 45 @ 5 فولت |
| نوع مصدر الطاقة | مفرد | ثنائي |
| معدل الانحراف النموذجي (V / لنا) | 2 @ 5V |
| كثافة جهد المدخلات النموذجية (nV / rtHz) | 24 @ 5V |
| انجراف الجهد الكهربي للإدخال (uV / C) | 1 (نموذجي) |
| كسب الجهد النموذجي (ديسيبل) | 105 |
| كثافة الضوضاء الحالية غير المحولة النموذجية (pA / rtHz) | 0.25 @ 5 فولت |
| الحد الأدنى من PSRR (ديسيبل) | 75 |
| الحد الأدنى من CMRR (ديسيبل) | 72 |
| الحد الأدنى لنطاق CMRR (ديسيبل) | 71 إلى 75 |
| منتج النطاق الترددي الكسب النموذجي (ميجاهرتز) | 5.6 |
| اغلاق الدعم | لا |
| الحد الأدنى لدرجة حرارة التشغيل (درجة مئوية) | -40 |
| درجة حرارة التشغيل القصوى (درجة مئوية) | 85 |

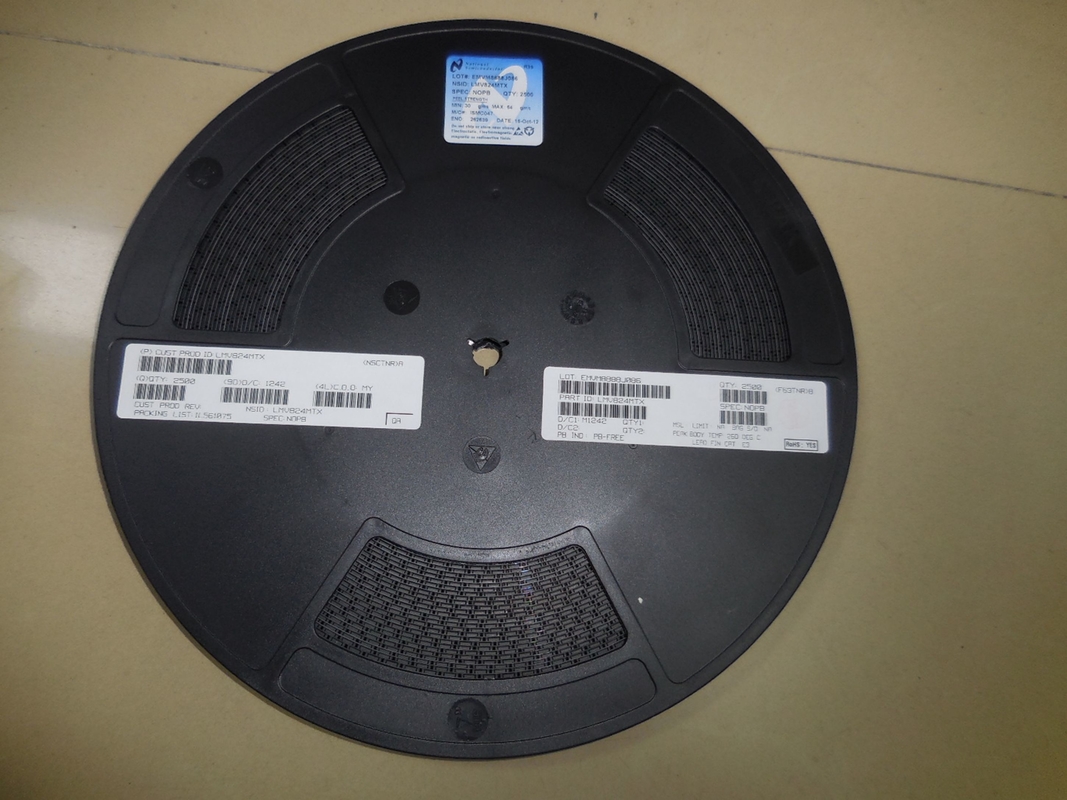

| التعبئة والتغليف | الشريط وبكرة |
| تصاعد | سطح جبل |
| ارتفاع العبوة | 1.05 (كحد أقصى) |
| عرض الحزمة | 4.5 (كحد أقصى) |
| طول الحزمة | 5.1 (كحد أقصى) |
| تغير ثنائي الفينيل متعدد الكلور | 14 |
| اسم الحزمة القياسي | SOP |
| حزمة المورد | TSSOP |
| عدد الدبوس | 14 |
| شكل الرصاص | نورس الجناح |
