مكان المنشأ:
إبداعي
اسم العلامة التجارية:
TI
رقم الموديل:
LMV722MM / LMV722MMX
اتصل بنا
LMV722MMX هو مضخم تشغيل مزدوج مع المعلمات التالية:
نطاق جهد مصدر الطاقة: 2.7 فولت إلى 5.5 فولت
كسب مكبر الصوت المفتوح عادة: 40 ديسيبل إلى 80 ديسيبل
أقصى تيار الإخراج: 20mA
مقاومة المدخلات المفتوحة عادة: 100k Ω
نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 125 درجة مئوية
هذا الجهاز مناسب لتطبيقات مثل تضخيم الصوت وأجهزة الاستشعار ونقل الإشارات.بالمقارنة مع LMV612MMX ، فإن LMV722MMX لديها كسب أعلى ومقاومة أقل للمدخلات ، مما يجعلها مناسبة للتطبيقات عالية الدقة.تتضمن بعض هذه التطبيقات والاستنتاجات ما يلي:
تضخيم الصوت: LMV722MMX مناسب لتصميمات مضخمات الصوت التي تتطلب كسبًا عاليًا وتشويشًا منخفضًا لتحسين أداء وجودة صوت أنظمة الصوت.
تضخيم إشارة المستشعر: يمكن لمضخم الصوت هذا تضخيم إشارات المستشعر الصغيرة لتسهيل الكشف والتحليل.يمكن استخدامه أيضًا لتضخيم خرج الإشارة بواسطة مكبر الصوت.
نقل الإشارة: يمكن أيضًا استخدام LMV722MMX لنقل الإشارات من دائرة إلى أخرى لتعزيز قوة الإشارة وجودتها.يمكن أن يساعد ذلك في حل مشكلات مثل نسبة الإشارة إلى الضوضاء في إرسال الإشارة.

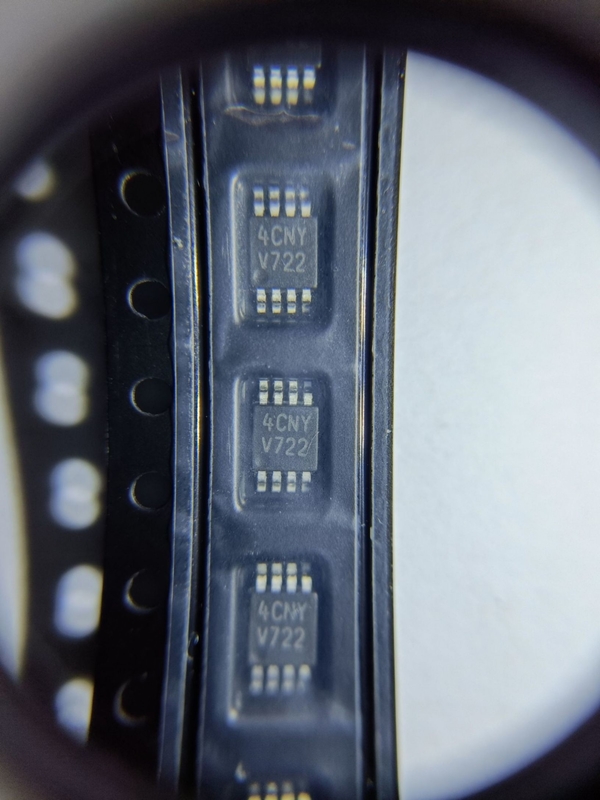

عبوة LMV722MMX هي VSSOP-8 ، بحجم 3.00 مم × 3.00 مم ، وهي مناسبة جدًا للتطبيقات على لوحات الدوائر الصغيرة.
| بنفايات الاتحاد الأوروبي | غير متوافق |
| ECCN (الولايات المتحدة) | EAR99 |
| حالة الجزء | عفا عليها الزمن |
| SVHC | نعم |
| يتجاوز SVHC العتبة | نعم |
| السيارات | لا |
| PPAP | لا |
| يكتب | مضخم صوت منخفض |
| نوع الشركة المصنعة | مضخم صوت منخفض |
| عدد القنوات لكل شريحة | 2 |
| السكك الحديدية للسكك الحديدية | إخراج السكك الحديدية إلى السكك الحديدية |
| تكنولوجيا العمليات | BiCMOS |
| نوع الإخراج | CMOS |
| أقصى جهد إزاحة الإدخال (mV) | 3 @ 5V |
| الحد الأدنى لجهد العرض الفردي (V) | 2.2 |
| الحد الأقصى لجهد العرض الفردي (V) | 5.5 |
| أقصى تيار إزاحة الإدخال (uA) | 0.025 (النوع) @ 5 فولت |
| تيار تحيز الإدخال النموذجي (uA) | 0.26@5 فولت |
| أقصى تيار العرض (مللي أمبير) | 2.4@5 فولت |
| تيار الإخراج النموذجي (مللي أمبير) | 52.6@5 فولت |
| نوع مصدر الطاقة | أعزب |
| معدل الانحراف النموذجي (V / لنا) | 5.25@5 فولت |
| كثافة جهد المدخلات النموذجية (nV / rtHz) | 8.5@5 فولت |
| كسب الجهد النموذجي (ديسيبل) | 94 |
| كثافة الضوضاء الحالية غير المحولة النموذجية (pA / rtHz) | 0.2@5 فولت |
| الحد الأدنى من PSRR (ديسيبل) | 70 |
| الحد الأدنى من CMRR (ديسيبل) | 70 |
| الحد الأدنى لنطاق CMRR (ديسيبل) | 70 إلى 71 |
| منتج النطاق الترددي الكسب النموذجي (ميجاهرتز) | 10 |
| اغلاق الدعم | لا |
| الحد الأدنى لدرجة حرارة التشغيل (درجة مئوية) | -40 |
| درجة حرارة التشغيل القصوى (درجة مئوية) | 85 |
| درجة حرارة المورد | صناعي |
| التعبئة والتغليف | الشريط وبكرة |
| تصاعد | سطح جبل |
| ارتفاع العبوة | 0.95 (حد أقصى) |
| عرض الحزمة | 3.1 (كحد أقصى) |
| طول الحزمة | 3.1 (كحد أقصى) |
| تغير ثنائي الفينيل متعدد الكلور | 8 |
| اسم الحزمة القياسي | SOP |
| حزمة المورد | VSSOP |
| عدد الدبوس | 8 |
| شكل الرصاص | نورس الجناح |
