مكان المنشأ:
إبداعي
اسم العلامة التجارية:
TI
رقم الموديل:
LMV358IDR
اتصل بنا

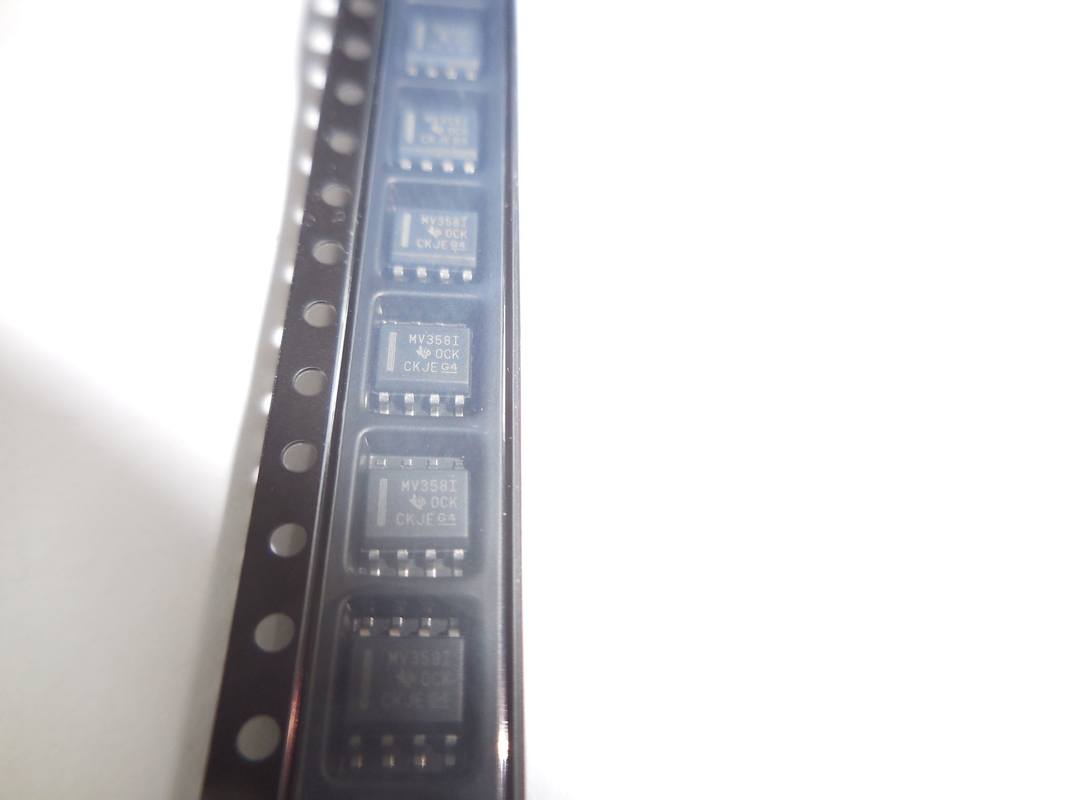

LMV358IDR عبارة عن دائرة متكاملة (IC) ثنائية القناة ذات جهد منخفض (op-amp) يتم تصنيعها بواسطة Texas Instruments.إنه مصمم للعمل بجهد إمداد واحد ، مما يوفر مدخلات من السكك الحديدية إلى السكك الحديدية وتأرجح الخرج بجهد إزاحة دخل منخفض.
التطبيقات:
مضخمات الصوت ومضخمات الصوت.
مضخمات أجهزة الاستشعار.
دوائر تكييف الإشارة.
المرشحات النشطة.
مذبذبات التحكم في الجهد.
سمات:
أمبير مزدوج مستقل في حزمة واحدة.
نطاق جهد الإدخال الواسع: 2.7 فولت إلى 5.5 فولت.
تأرجح المدخلات والمخرجات من السكك الحديدية إلى السكك الحديدية.
استهلاك منخفض للطاقة: 0.5 مللي أمبير لكل قناة.
نسبة رفض الوضع المشترك العالية (CMRR): 70 ديسيبل.
جهد تعويض الدخل المنخفض: 1 مللي فولت.
استقرار الوحدة.
حماية البيئة والتنمية المستدامة: 2 كيلو فولت (نموذج جسم الإنسان).
حدود:
نطاق جهد الإدخال: 2.7 فولت إلى 5.5 فولت.
نطاق جهد الإخراج: 0V إلى VCC.
نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 125 درجة مئوية.
منتج عرض النطاق الترددي: 1 ميجا هرتز.
معدل الذب: 0.5 فولت / ميكروثانية.
جهد تعويض الإدخال: 1 مللي فولت.
تيار تعويض الإدخال: 10 nA.
التعبئة والتغليف: SOIC-8.
| بنفايات الاتحاد الأوروبي | متوافق |
| ECCN (الولايات المتحدة) | EAR99 |
| حالة الجزء | نشيط |
| HTS | 8542.33.00.01 |
| SVHC | نعم |
| السيارات | لا |
| PPAP | لا |
| يكتب | مضخم الجهد المنخفض |
| نوع الشركة المصنعة | مضخم الجهد المنخفض |
| عدد القنوات لكل شريحة | 2 |
| السكك الحديدية للسكك الحديدية | إخراج السكك الحديدية إلى السكك الحديدية |
| نوع الإخراج | CMOS |
| أقصى جهد إزاحة الإدخال (mV) | 7 @ 5V |
| الحد الأدنى لجهد العرض الفردي (V) | 2.7 |
| الحد الأقصى لجهد العرض الفردي (V) | 5.5 |
| أقصى تيار إزاحة الإدخال (uA) | 0.05 @ 5 فولت |
| تيار تحيز الإدخال النموذجي (uA) | 0.015 @ 5 فولت |
| أقصى تيار تحيز للإدخال (uA) | 0.25 @ 5 فولت |
| أقصى تيار العرض (مللي أمبير) | 0.44 @ 5 فولت |
| تيار الإخراج النموذجي (مللي أمبير) | 60 |
| نوع مصدر الطاقة | أعزب |
| معدل الانحراف النموذجي (V / لنا) | 1 @ 5V |
| كثافة جهد المدخلات النموذجية (nV / rtHz) | 39 @ 5V |
| كسب الجهد النموذجي (ديسيبل) | 100 |
| كثافة الضوضاء الحالية غير المحولة النموذجية (pA / rtHz) | 0.21 @ 5 فولت |
| الحد الأدنى من CMRR (ديسيبل) | 50 |
| الحد الأدنى لنطاق CMRR (ديسيبل) | من 50 إلى 60 |
| منتج النطاق الترددي الكسب النموذجي (ميجاهرتز) | 1 |
| اغلاق الدعم | لا |
| الحد الأدنى لدرجة حرارة التشغيل (درجة مئوية) | -40 |
| درجة حرارة التشغيل القصوى (درجة مئوية) | 125 |
| التعبئة والتغليف | الشريط وبكرة |
| تصاعد | سطح جبل |
| ارتفاع العبوة | 1.5 (كحد أقصى) |
| عرض الحزمة | 3.98 (كحد أقصى) |
| طول الحزمة | 5 (كحد أقصى) |
| تغير ثنائي الفينيل متعدد الكلور | 8 |
| اسم الحزمة القياسي | لذا |
| حزمة المورد | SOIC |
| عدد الدبوس | 8 |
| شكل الرصاص | نورس الجناح |
