مكان المنشأ:
إبداعي
اسم العلامة التجارية:
TI
رقم الموديل:
LMV324 م
اتصل بنا

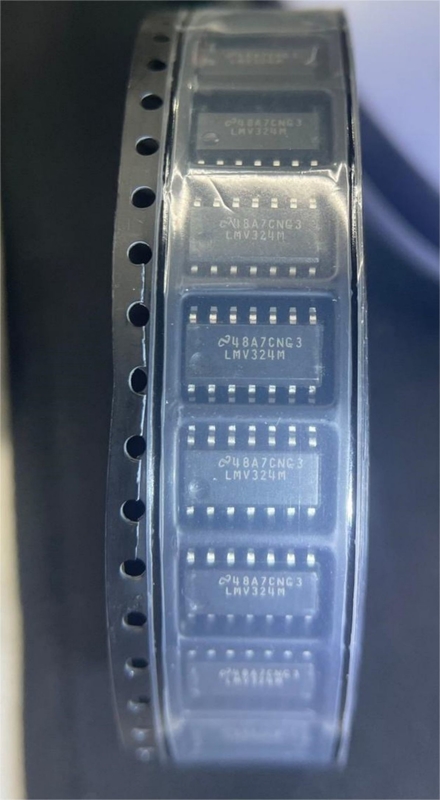

LMV324M هو مضخم تشغيل تفاضلي منخفض الجهد مزود بأربعة مضخمات تشغيلية مستقلة.إنها مناسبة لأنظمة الإمداد بالطاقة الفردية ويمكن أن تعمل بجهد طاقة يتراوح من 2.7 فولت إلى 5.5 فولت.يتميز LMV324M بخصائص استهلاك الطاقة المنخفض ، تيار التحيز المنخفض للمدخلات ، الضوضاء المنخفضة ، جهد إزاحة الإدخال المنخفض ومنتج عرض النطاق الترددي عالي الكسب ، ويستخدم على نطاق واسع في إدارة الطاقة ، وإمداد طاقة البطارية ، وتكييف الإشارة ، والتصفية ، ومضخم الأجهزة وغيرها من المجالات .
المعلمات الرئيسية لـ LMV324M:
نطاق جهد مصدر الطاقة: 2.7 فولت إلى 5.5 فولت
نطاق درجة حرارة العمل: -40 ℃ إلى + 125 ℃
نوع التغليف: SOIC ، MSOP ، TSSOP
تيار تحيز الإدخال المنخفض: 10nA
جهد تعويض الدخل المنخفض: 3mV
منتج عرض النطاق الترددي عالي الكسب: 1 ميجا هرتز
انخفاض استهلاك الطاقة: 0.65mA / مكبر للصوت
كسب الدائرة المفتوحة: 100 ديسيبل
نطاق جهد الإدخال: -0.3 فولت إلى Vcc + 0.3 فولت
حماية الزائد: ± 16 فولت
الإخراج الحالي: 25mA
تطبيق LMV324M:
إدارة الطاقة
البطارية شحنت
إشارة تكييف
تصفية الموجة
مضخم الصك
قياس الحرارة
الكشف البصري
التحكم باللمس
مضخم صوت
واجهة المستشعر.
| المواصفات الفنية للمنتج | |
| بنفايات الاتحاد الأوروبي | غير متوافق 聽 |
| ECCN (الولايات المتحدة) | EAR99 |
| حالة الجزء | NRND |
| HTS | 8542.33.00.01 |
| SVHC | نعم |
| يتجاوز SVHC العتبة | نعم |
| السيارات | لا |
| PPAP | لا |
| يكتب | مضخم الجهد المنخفض |
| نوع الشركة المصنعة | مضخم الجهد المنخفض |
| عدد القنوات لكل شريحة | 4 |
| السكك الحديدية للسكك الحديدية | إخراج السكك الحديدية إلى السكك الحديدية |
| تكنولوجيا العمليات | BiCMOS |
| نوع الإخراج | CMOS |
| أقصى جهد إزاحة الإدخال (mV) | 7 @ 5V |
| الحد الأدنى لجهد العرض الفردي (V) | 2.7 |
| الحد الأقصى لجهد العرض الفردي (V) | 5.5 |
| أقصى تيار إزاحة الإدخال (uA) | 0.05 @ 5 فولت |
| تيار تحيز الإدخال النموذجي (uA) | 0.015@5 فولت |
| أقصى تيار تحيز للإدخال (uA) | 0.25 @ 5 فولت |
| أقصى تيار العرض (مللي أمبير) | 0.83@5 فولت |
| تيار الإخراج النموذجي (مللي أمبير) | 60 |
| نوع مصدر الطاقة | أعزب |
| معدل الانحراف النموذجي (V / لنا) | 1 @ 5V |
| كثافة جهد المدخلات النموذجية (nV / rtHz) | 39 @ 5V |
| كسب الجهد النموذجي (ديسيبل) | 100 |
| كثافة الضوضاء الحالية غير المحولة النموذجية (pA / rtHz) | 0.21 @ 5 فولت |
| الحد الأدنى من PSRR (ديسيبل) | 50 |
| الحد الأدنى من CMRR (ديسيبل) | 50 |
| الحد الأدنى لنطاق CMRR (ديسيبل) | من 50 إلى 60 |
| منتج عرض النطاق الترددي النموذجي (ميجاهرتز) | 1 |
| اغلاق الدعم | لا |
| الحد الأدنى لدرجة حرارة التشغيل (درجة مئوية) | -40 |
| درجة حرارة التشغيل القصوى (درجة مئوية) | 125 |
| درجة حرارة المورد | صناعي |
| التعبئة والتغليف | أنبوب |
| تصاعد | سطح جبل |
| ارتفاع العبوة | 1.5 (كحد أقصى) |
| عرض الحزمة | 4 (ماكس) |
| طول الحزمة | 8.75 (كحد أقصى) |
| تغير ثنائي الفينيل متعدد الكلور | 14 |
| اسم الحزمة القياسي | لذا |
| حزمة المورد | SOIC |
| عدد الدبوس | 14 |
| شكل الرصاص | نورس الجناح |
